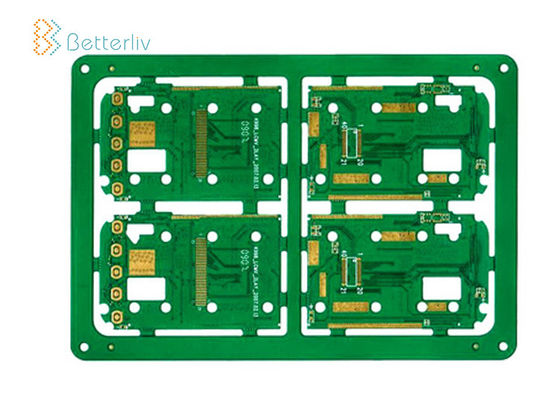

0.1mm 0.15mm 4 Katmanlı PCB Kartı 0.5oz-6oz Bakır Kalınlığı OEM ODM hizmeti
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | 4 Katmanlı PCB | Temel malzeme: | FR-4 / alüminyum / seramik / cem-3 / FR-1 |
|---|---|---|---|
| Tahta kalınlığı: | 0.1mm (Flaş Altın) /0.15mm (HASL) | Bakır Kalınlığı: | 0.5 oz-6 oz |
| Min. Min. Hole Size Delik büyüklüğü: | 0.15-0.2mm | Pano Boyutu: | görenek |
| Vurgulamak: | 0.15mm 4 Katmanlı PCB Kartı,OEM 0.1mm 4 Katmanlı PCB Kartı,ODM 0.1mm 4 Katmanlı PCB Kartı |
||
PCB Kartı Tasarımı 4 Katmanlı PCB Kartı Prototip Baskılı Devre Kartı Çok Katmanlı PCB İmalatı
PCB Montaj Yeteneği
| Öğe | Seri üretim | Pilot Run Üretimi |
| Kapasite | Kapasite | |
| Malzeme | CEM1, CEM3, FR-4, Yüksek TG FR4, Halojensiz FR4, alüminyum, Seramik (% 96 Alümina) | |
| Teflon, PTFE (F4B, F4BK), Rogers (4003,4350,5880) Taconic (TLX-8, TLX-9), Arlon (35N, 85N) vb. | ||
| Malzeme Karışık Laminat | 4 katman - 10 katman | 12 katman |
| FR4 + Ro4350, FR4 + Alüminyum, FR4 + Poliimid | ||
| Pano Anahat Toleransı | ± 0.15 mm | ± 0.10 mm |
| Tahta kalınlığı | 0,125 mm - 6,00 mm | 0,1 mm - 8,00 mm |
| Kalınlık Toleransı (t≥0,8 mm) | ±% 8 | ±% 5 |
| Kalınlık Toleransı (t <0,8 mm) | ±% 10 | ±% 8 |
| Minimum Satır / Boşluk | 0.10 mm | 0,075 mm |
| İz genişliği Toleransı | % 15 -% 20 | % 10 |
| Minimum Delme Deliği (Mekanik) | 0,2 mm | 0,15 mm |
| Minimum lazer deliği | 0.1 mm | 0,075 mm |
| Mini delikli halka (tek | 0,075 milyon | 0,05 milyon |
| Mini Lehim Maskesi Köprüsü | 0,05 mm | 0,025 mm |
| Yüzey İşlem | HASL, Kurşunsuz HASL, Daldırma altın, Daldırma kalay, Daldırma Gümüş. | |
| Kaplama altın, OSP, Karbon mürekkebi, | ||
Bizim avantajlarımız
1. Prototip ve Zamanında teslimat için hızlı teslim süresi.
2. Yüksek kaliteyi düşünün - Yüksek geçiş oranı
Prototip geçiş oranı:% 100
Seri üretim geçiş oranı:% 99,95'in üzerinde
3. PCB ve PCBA tasarımı için ücretsiz danışmanlık hizmeti sağlayın.
4. Biz toplu sipariş yanı sıra küçük sipariş kabul ediyoruz.
5. Sertifikasyon: Rosh, Reach, ISO 9001, 14001, UL, vb.
6. OEM ve ODM hizmeti sağlayın.
Müşterilerimizin PCB İmalat ve Montaj ihtiyaçları için bizi tercih etmesinin nedeni işte budur:
Uzun zamandır endüstri öncüleri olarak bilinen bu itibarı, tam kurum içi PCB üretimi ve hızlı dönüş / küçük miktar montaj yetenekleri sunarak sürdürüyoruz.Sizi PCB kalitemizi, güvenilirliğimizi ve olağanüstü müşteri hizmetlerimizi keşfetmeye davet ediyoruz.Sadece yabancı müşteriler için hizmet veriyoruz.
