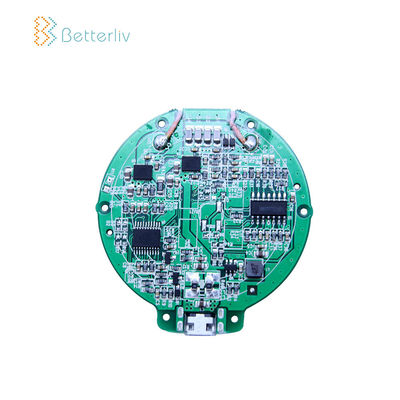

Bobin Fr4 Temel Malzemeli 10W Prototip Pcb Montajı

Bobinli 10W Özelleştirilmiş Qi Kablosuz Şarj Cihazı Prototip Devre Kartı PCB PCBA



Boyut: yakl.8,8 * 8cm

Arayüz: Mikro USB

Bekleme gücü: ortalama güç 50 mW'den azdır;

Dönüşüm verimliliği:% 73'ten fazla

Aktarım mesafesi: maksimum 10mm, önerilen alıcı-verici mesafesi 2 mm ~ 4 mm

Ürün Sertifikasyonu: CE / FCC, QI sertifikalı standartlarla uyumlu;

Standartlar: Qi kablosuz şarj standardı

İnce 10W Hızlı Qi Kablosuz Şarj Cihazı PCBA Devre Kartı ile Bobin Kablosuz Şarj Pedi DIY

Giriş voltajı: DC9V1.5 ~ 2A, bu voltaj alarm aralığı üzerinde ve şarjı durdurun;Çıkış voltajı: 9V ± 0.1V;



PCBA Boyutu	Özelleştirilebilir
Bobin Boyutu: 50 * 50mm	Özelleştirilebilir
Giriş gücü	5V-2A;9V-1.67A
Çıktı	5 W / 7,5 W / 10 W
Dönüşüm Verimliliği	Maksimum% 82
İletim Mesafesi	5-8 mm
Çalışma Frekansı	110-205KHZ
Ürün Standardı	WPC v.1.2
Koruyucu önlemler	FOD, DPL, SCP, Aşırı sıcaklık, aşırı voltaj koruması, yazılım / donanım ikili aşırı akım koruması gelişmiş VRVS; Özel yüksek güç düşük kayıplı MOS ve MOS sürücüsü
Uyumlu	WPC Qi V1.2.4 onaylı, tüm Qi özellikli cihazlarla uyumlu.



1. Kompakt yapısal tasarım Qi kablosuz şarj cihazı.
2. Qi Standard - kullanımı kolay - şarj etmeye başlamak için Akıllı Telefonu / tablet bilgisayarı bırakmanız yeterli.
3. Şarj durumunu gösteren ışıklı gösterge.
4. Akıllı tanımlama sistemini benimser, sadece şarj etmek için bırakın.
5. Yüksek güç, hızlı etkili şarj.
6.% 83'ün üzerinde yüksek verimli enerji dönüşümü.Maksimum verimlilik ve güvenlik için üretildi.
7. Serbest konumlandırma teknolojisi, mükemmel hizalamaya gerek yok.
8. Aşırı ısınmayı önlemek için havalandırmalı.
