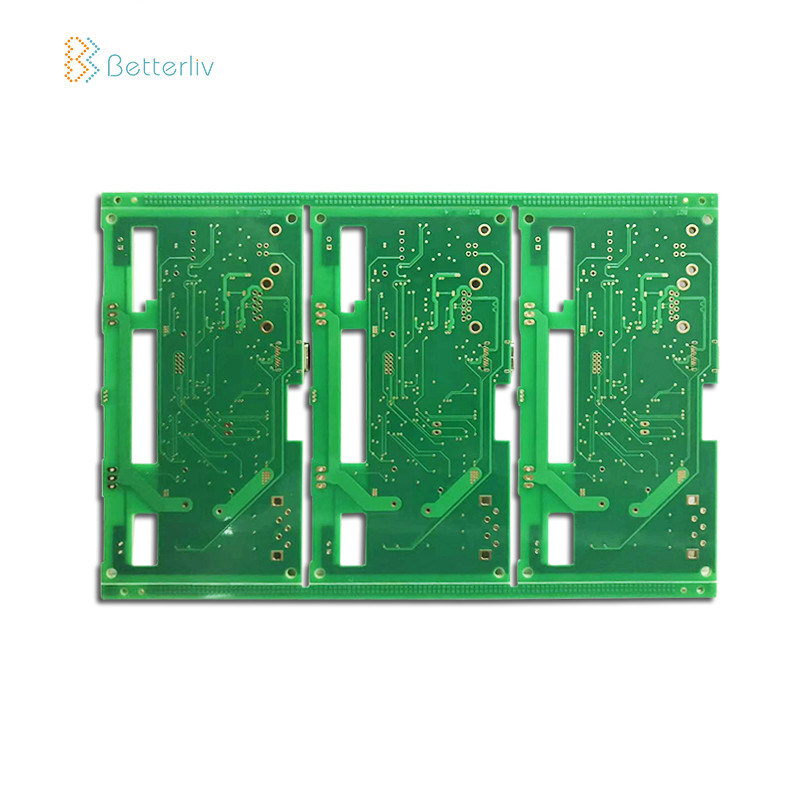

Özelleştirilmiş 6 Katmanlı PCB Kartı, Fr-4 Çok Katmanlı Devre Kartı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | 6 Katmanlı Pcb Montajı | Tedarikçi Türü: | OEM |
|---|---|---|---|
| Temel malzeme: | FR4 / Halojensiz / Rogers / Alüminyum / Hybird | Bakır Kalınlığı: | 0.3oz-12 OZ |
| Tahta kalınlığı: | 0,15 mm - 10 mm | Min. Min. Hole Size Delik büyüklüğü: | 0.1mm |
| Min. Min. line width hat genişliği: | 0.075mm | Yüzey işleme: | ENIG / OSP / Altın Kaplama (Yumuşak / sert) / HASL / Imm |
| Maksimum Pano Boyutu: | 2000 * 610 mm | ||
| Vurgulamak: | Fr-4 Çok Katmanlı Devre Kartı,Özelleştirilmiş 6 Katmanlı PCB Kartı,Fr-4 6 Katmanlı PCB Kartı |
||
6 Katmanlı Üretici Elektronik Pcb Meclisi FR4 Çok Katmanlı Devre Kartı Özelleştirilmiş 6 Katmanlı PCB
PCB Üretim Yeteneği
| Katmanlar | 1-26 Katmanlar |
| HDI | 2 + N + 2 |
| Malzeme Tipleri | Fr-4, Fr-5, Yüksek Tg, Alüminyum Esaslı, Halojensiz, |
| Isola, Taconic, Arlon, Teflon, Rogers, | |
| Maks. Alan sayısıPanel Boyutu | 39000mil * 47000mil (1000mm * 1200mm) |
| Anahat Toleransı | ± 4mil (± 0.10 mm) |
| Tahta kalınlığı | 8mil-236mil (0.2 - 6.0mm) |
| Kart Kalınlığı Toleransı | ±% 10 |
| Dielektrik Kalınlık | 3mil-8mil (0.075mm-0.20mm) |
| Min.Parça Genişliği | 3mil (0,075 mm) |
| Min.Parça Alanı | 3mil (0,075 mm) |
| Dış Cu Kalınlığı | 0,5 OZ - 10 OZ (17um - 350um) |
| İç Cu Kalınlığı | 0.5 OZ - 6 OZ (17um - 210um) |
| Delme Ucu Boyutu (CNC) | 6mil-256mil (0,15 mm - 6,50 mm) |
| Bitmiş Delik Ölçüsü | 4mil-236mil (0.1mm - 6.0mm) |
| Delik Toleransı | ± 2mil (± 0.05 mm) |
| Lazer Delme Delik Boyutu | 4mil (0,1 mm) |
| En Boy Oranı | 16: 1 |
| Lehim maskesi | Yeşil, Mavi, Beyaz, Siyah, Kırmızı, Sarı, Mor vb. |
| Min Lehim maskesi Köprüsü | 2mil (0,050 mm) |
| Tıkalı Delik Çapı | 8mil-20mil (0,20 mm-0,50 mm) |
| Eğim verme | 30o - 45o |
| V-puanlama | +/- 0.1 mm, 15o 30o 45o 60o |
| Empedans Kontrolü | Min.% 5 Genel ±% 10 |
| Yüzey İşlem | HASL, HASL (kurşunsuz), Daldırma Altın |
| Daldırma Gümüş, OSP, Sert Altın (100u "ye kadar) | |
| Sertifikasyon | UL RoHS ISO9001: 2000 ISO14000: 2004 SGS |
| Test yapmak | Uçan prob, E-TEST, X-RAY Denetimi, AOI |
Servisimiz
• Elektronik bileşen malzeme satın alımı
• Çıplak PCB üretimi
• PCB Montaj Hizmeti.(SMT, DIP)
• TAM Test: AOI, X-Ray, Devre İçi Test (ICT), Fonksiyonel Test (FCT)
• Koruyucu kaplama hizmeti
• Prototipleme ve seri üretim ...
• PCB düzeni, fikrinize göre PCBA tasarımı
Avantajları
• IPC-A-160 standardını alarak katı ürün sorumluluğu
• Üretim öncesi mühendislik ön işlemi
• Üretim süreci kontrolü (5Ms)
•% 100 E-test,% 100 görsel inceleme, IQC, IPQC, FQC, OQC dahil
• X-ray ve ICT dahil% 100 AOI denetimi
• Yüksek voltaj testi, empedans kontrol testi
• Mikro kesit, lehimleme kapasitesi, termal stres testi, şok testi
• Şirket içi PCB üretimi
• Minimum sipariş miktarı yok
• Hızlı ve zamanında teslimat
