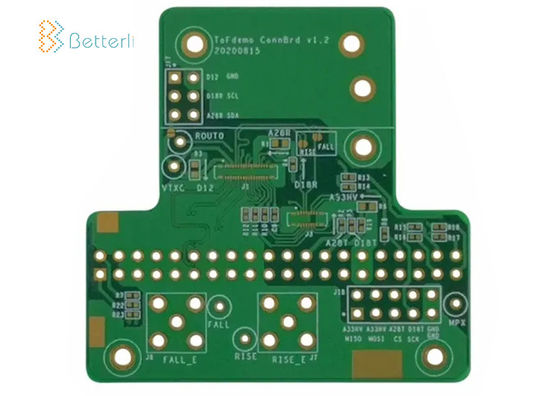

FR4 2 Katmanlı PCB Kartı, OEM Elektroniği için İki Taraflı PCB Yeşil Lehim
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Katman sayısı: | 4 Katmanlı | Temel malzeme: | FR-4 / alüminyum / seramik / cem-3 / FR-1 |
|---|---|---|---|
| ürün tipi: | OEM PCB / Baskılı Devre Kartı | Bakır Kalınlığı: | 0,25 0z-12 0z |
| Tahta kalınlığı: | 0,2 mm - 3,2 mm | Min. Min. Hole Size Delik büyüklüğü: | 0,075 mm (3mil) |
| Vurgulamak: | FR4 2 Katmanlı PCB Kartı,Yeşil Lehim İki Taraflı PCB,FR4 İki Taraflı PCB |
||
FR4 2 Katmanlı PCB Kartı Çift Taraflı Baskılı Devre Kartı Yeşil Lehim
PCB Üretim Yeteneği:
|
makale
|
Açıklama
|
Kabiliyet
|
|
Malzeme
|
Laminat malzemeler
|
FR4, Yüksek TG FR4, Yüksek Frekans, Şap, FPC ...
|
|
Tahta Kesimi
|
Katman sayısı
|
1-48
|
|
İç katmanlar için min. Kalınlık
(Cu kalınlığı hariçtir) |
0,003 ”(0,07 mm)
|
|
|
Tahta kalınlığı
|
Standart
|
(0.1-4 mm ±% 10)
|
|
Min.
|
Tek / Çift: 0,008 ± 0,004 ”
|
|
|
4 katmanlı: 0,01 ± 0,008 ”
|
||
|
8 katmanlı: 0,01 ± 0,008 ”
|
||
|
Yay ve bükülme
|
7 / 1000'den fazla değil
|
|
|
Bakır Ağırlığı
|
Dış Cu ağırlığı
|
0.5-4 0z
|
|
İç Cu ağırlığı
|
0.5-3 0z
|
|
|
Sondaj
|
Minimum boyut
|
0,0078 ”(0,2 mm)
|
|
Matkap sapması
|
± 0,002 ″ (0,05 mm)
|
|
|
PTH delik toleransı
|
± 0,002 ″ (0,005 mm)
|
|
|
NPTH delik toleransı
|
± 0,002 ″ (0,005 mm)
|
NEDEN BİZİ SEÇMELİSİNİZ?
Yüksek kalite
ISO9001 sertifikalı şirket, çok sağlam bir kalite sistemimiz ve profesyonel bir kalite ekibimiz var;
Güvenilir Tedarik Zinciri, Dünyanın en iyi elektronik bileşen üreticileri ile uzun vadeli stratejik işbirliği kurduk; Yüksek üretim kapasitesi, PCB'miz maksimum 64 katmana ulaşabilir, minimum yerleştirme bileşen boyutu 0201'i karşılayabilir ve BGA'nın minimum yerleştirme aralığı 0.3 mm'yi karşılayabilir; SPI, AOI, ICT, FCT, X-RAY, ROHS ve yaşlanma dahil olmak üzere PCBA için eksiksiz denetim ve testlere sahibiz.
Hızlı cevap
Müşterilere hızlı ve açık ürün reçetesi teklifi sunuyoruz; Avrupalı ve Kuzey Amerikalı müşterilerle 10 yıllık işbirliği deneyimi, müşteri gereksinimlerine hızlı ve profesyonel bir şekilde yanıt veriyoruz.
Tek noktadan servis
Profesyonel olarak PCB Montajı (SMT, DIP, MI, AI), bileşen tedariki, ürün son montajı, test, PCBA uyumlu kaplama, elektronik ürün tasarımı ve çevre ürünleri desteği hizmetini sunuyoruz.
Merhaba, herhangi bir PCB gereksiniminiz varsa, lütfen PCB spesifikasyonunu gönderin, size en kısa sürede cevap vereceğiz.Teşekkür ederim ve saygılarımla!
